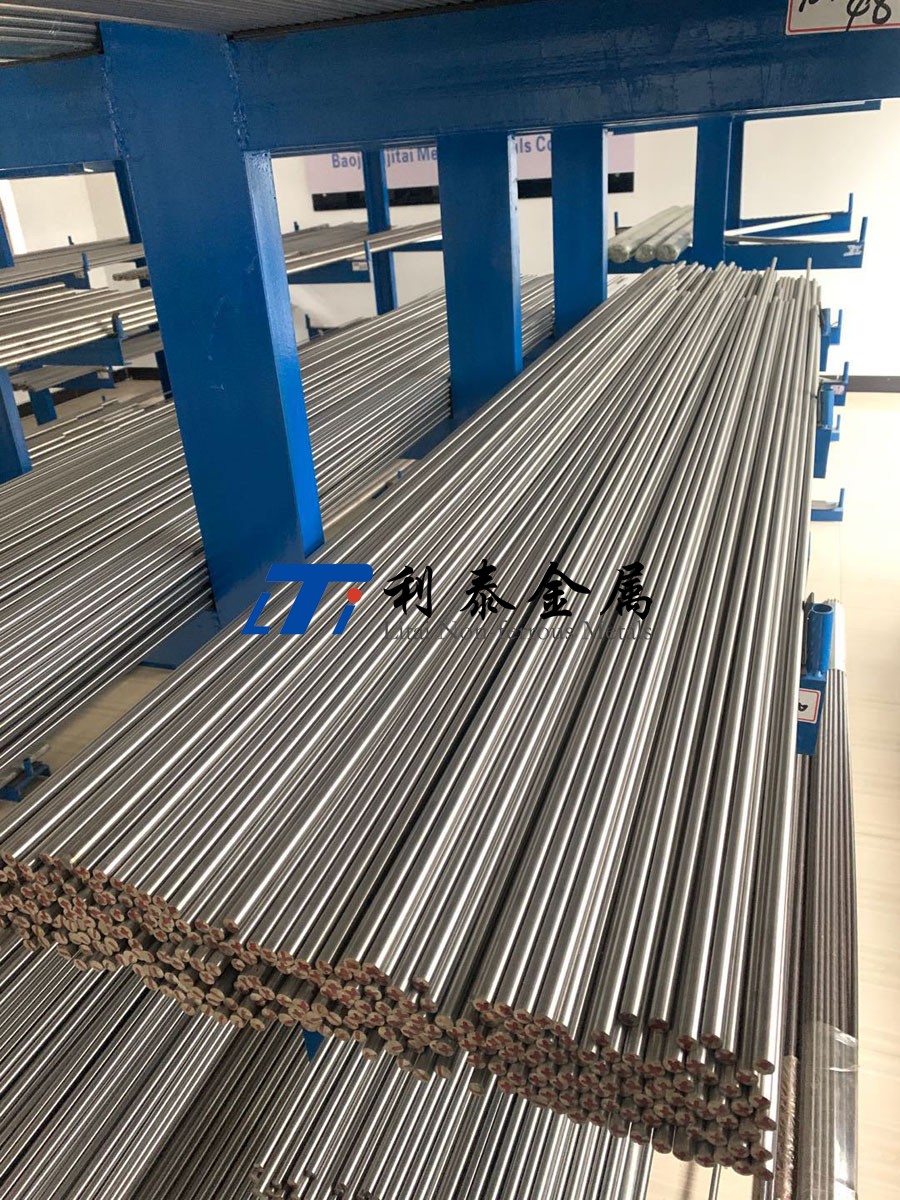

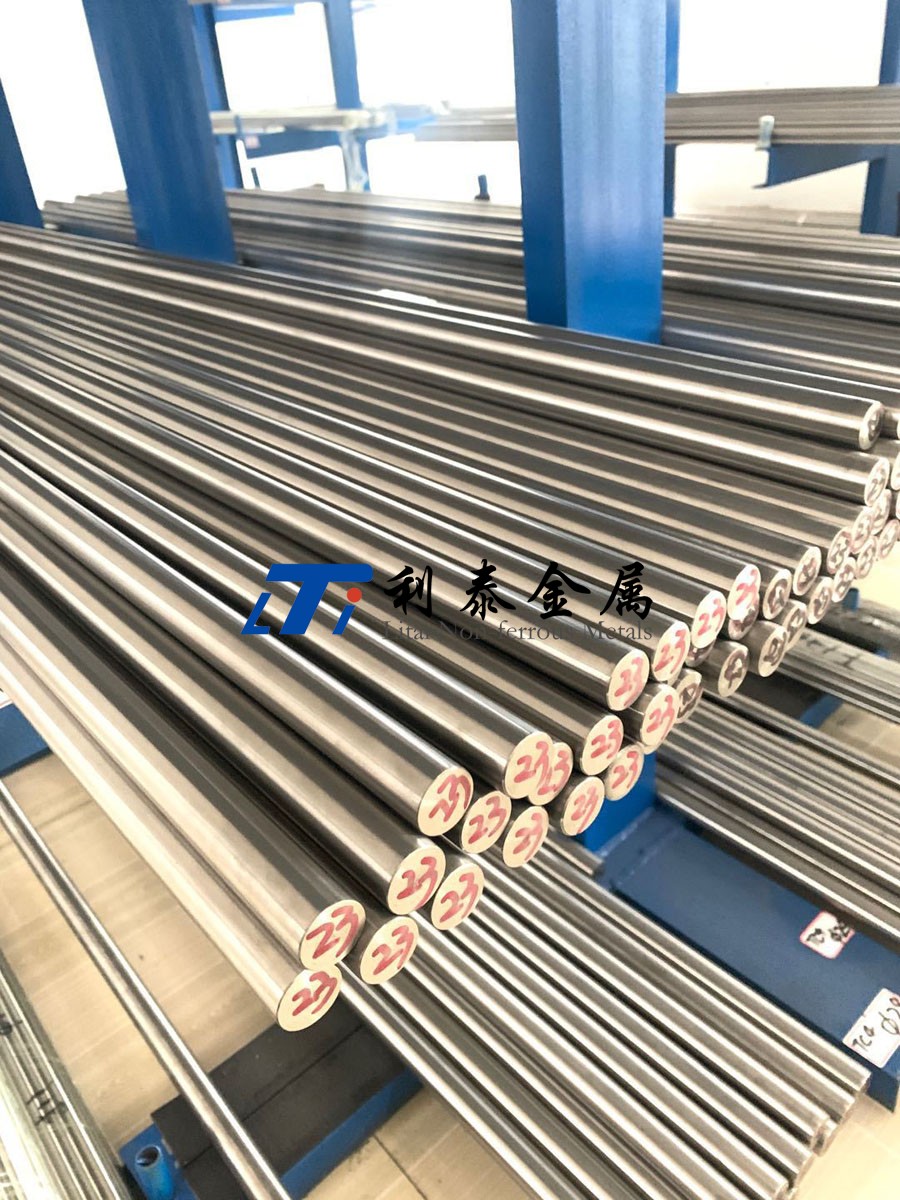

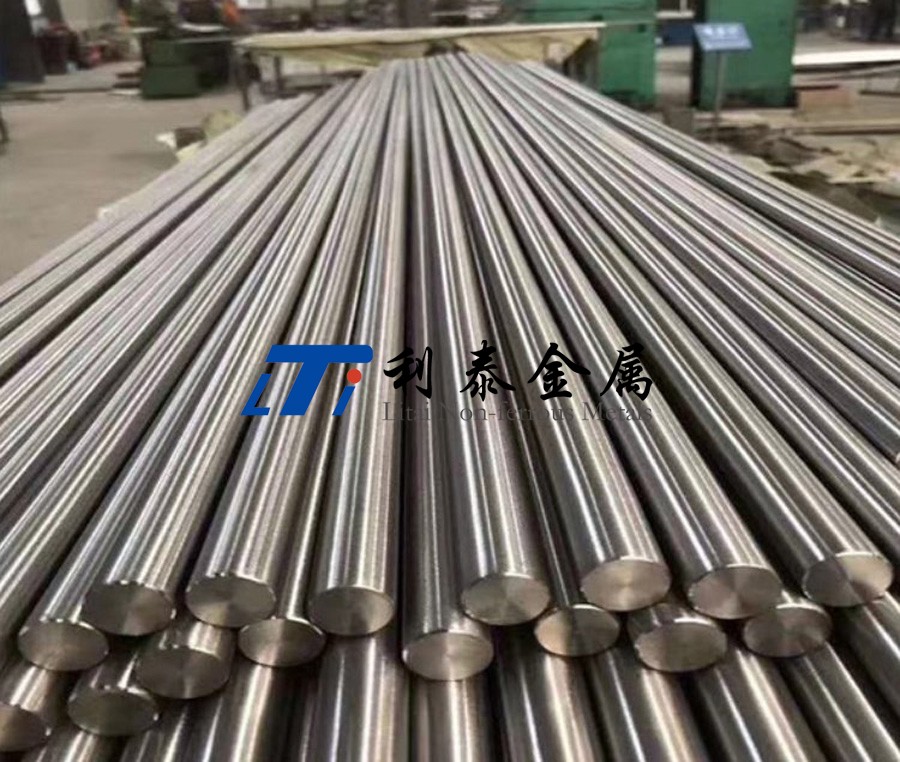

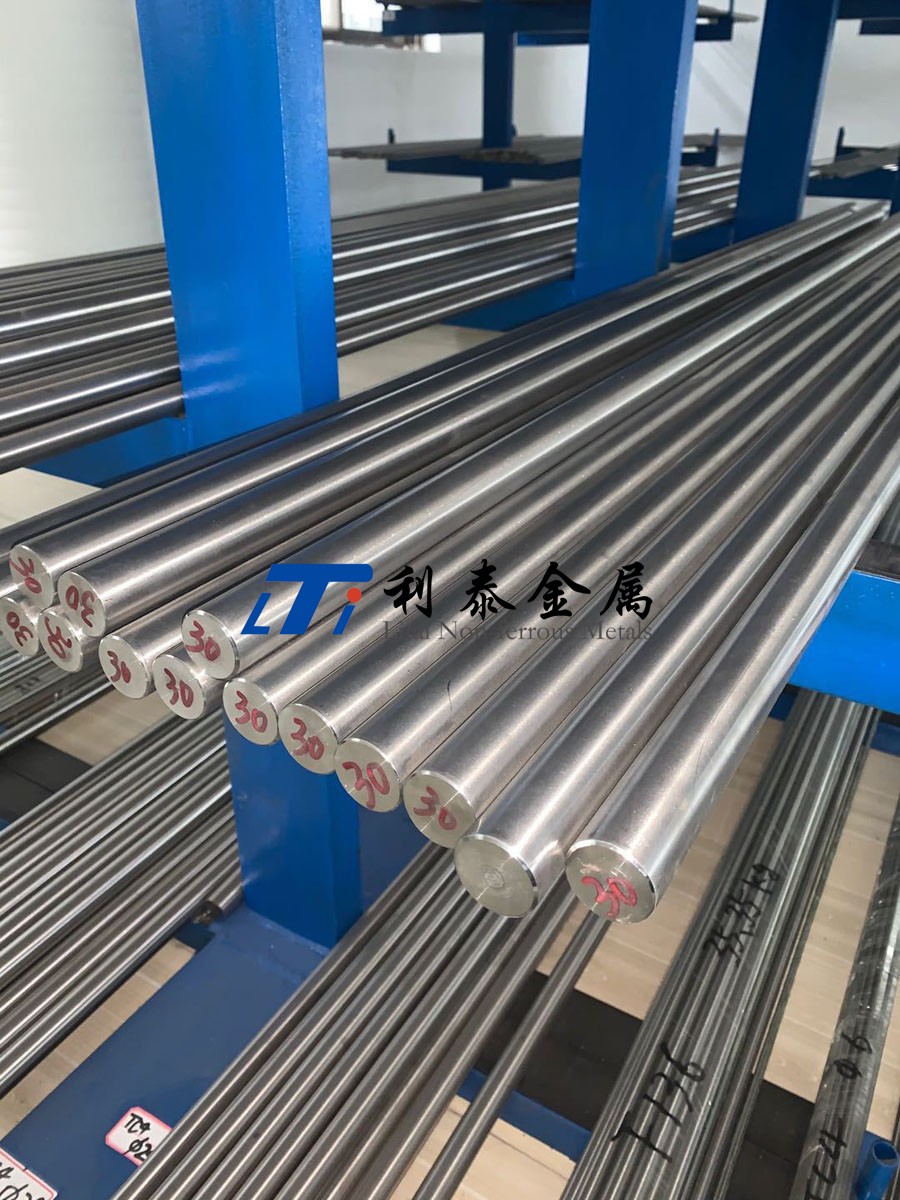

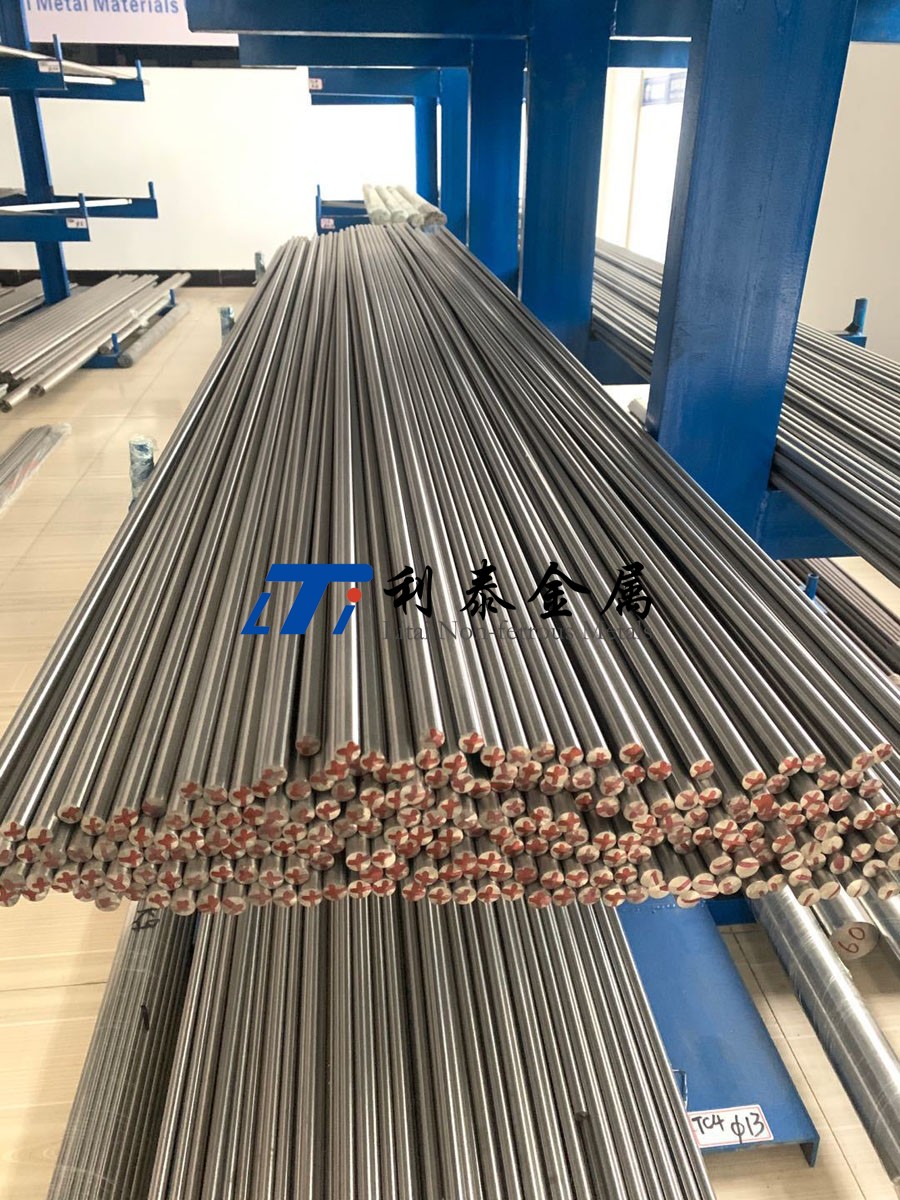

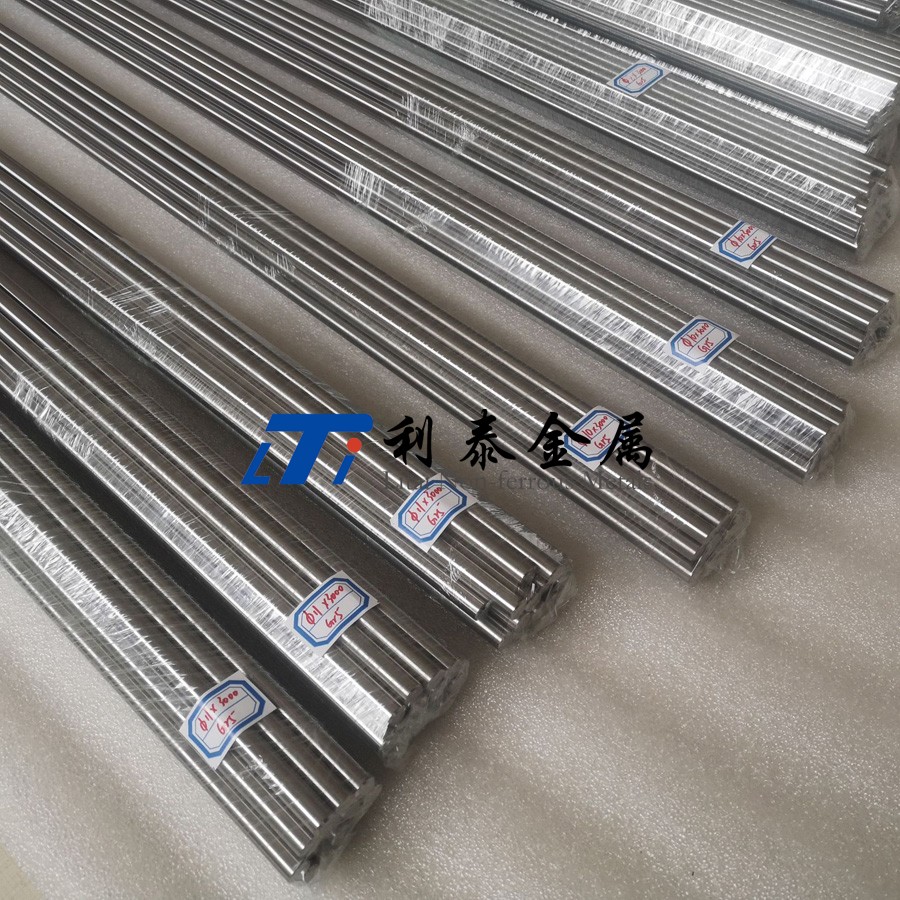

3D打印制粉鈦合金棒

詳細描述

以下是利泰金屬關于3D打印制粉鈦合金棒 的全面技術解析，涵蓋性能、標準、工藝、對比分析及采購指南：

一、3D打印鈦合金棒的性能與特點

1、核心性能

高強度輕量化：抗拉強度可達900-1250 MPa（與鍛造鈦合金相當），密度4.4-4.8 g/cm3，顯著優于鋼和鋁合金。

各向異性控制：通過優化打印參數（如激光功率、掃描路徑）減少力學性能方向差異（各向異性≤15%）。

耐腐蝕性：保留鈦合金特性，耐海水、體液腐蝕，適合生物醫學及海洋環境。

復雜結構成型能力：可制造內部流道、鏤空結構（傳統工藝無法實現）。

2、工藝特點

材料利用率高：粉末回收率≥95%（傳統鍛造損耗30%-50%）。

快速響應設計：無需模具，適合小批量定制化生產（如航天異形件）。

表面粗糙度：原始打印表面Ra 10-30 μm，需噴砂或拋光（后處理至Ra≤1.6 μm）。

二、執行標準

1、國際標準

ASTM F2924：增材制造用Ti-6Al-4V粉末規范（粒度15-45 μm，氧含量≤0.13%）。

ISO/ASTM 52900：增材制造術語及工藝分類（明確SLM、EBM等技術要求）。

AMS 4999A：航空航天用激光粉末床熔融（LPBF）鈦合金件標準。

2、國內標準

GB/T 38978-2020：增材制造用鈦及鈦合金粉末（TC4、TC11等牌號）。

HB 8442-2020：航空用增材制造鈦合金零件技術條件（軍工標準）。

三、制造工藝

1、工藝流程

粉末制備：

氣霧化法（GA）：制備球形粉末（流動性好，適合SLM）。

等離子旋轉電極法（PREP）：高純度低氧粉末（用于EBM）。

3D打印：

SLM（激光選區熔化）：激光功率200-400 W，層厚20-50 μm，氬氣保護。

EBM（電子束熔化）：真空環境，預熱溫度700-800℃，適合大尺寸件。

后處理：

熱處理：去應力退火（600-800℃/2h）+時效強化（TC4：500℃/4h）。

表面處理：噴砂、電解拋光、HIP（熱等靜壓）消除孔隙（密度≥99.9%）。

2、工藝難點

孔隙控制：需優化能量密度（J/mm3）避免未熔合或氣孔。

殘余應力：支撐結構設計和基板預熱（EBM優于SLM）。

四、應用領域

航空航天：

發動機部件：空心渦輪葉片、燃油噴嘴（減重30%以上）。

衛星支架：拓?fù)鋬?yōu)化結構（剛度提升+輕量化）。

醫療領域：

定制化植入物：多孔髖臼杯（孔隙率60%-80%，促進骨長入）。

手術導板：一次性高精度導板（縮短手術時間）。

工業裝備：

熱交換器：復雜流道設計（傳熱效率提升20%）。

模具隨形水路：縮短注塑周期（冷卻效率提升50%）。

五、與其他制造工藝的對比

六、采購方法與注意事項

1、采購要點

供應商資質：

需具備 ISO 13485（醫療）或 AS9100（航空）認證，軍工項目要求 NADCAP增材制造認證。

查看成功案例（如航空發動機零件量產經驗）。

技術要求：

明確粉末牌號（如TC4 ELI）、粒度分布（D50≈30 μm）、氧含量（≤0.13%）。

要求提供 打印參數包（能量密度、掃描策略）及 力學性能報告（包括Z軸性能）。

2、注意事項

成本控制：

3D打印鈦棒成本約2000-5000元/kg（含粉末+打印+后處理），批量生產可降本30%。

避免過度設計（如不必要的復雜支撐結構增加粉末消耗）。

質量驗證：

要求 CT掃描（檢測內部孔隙率≤0.5%）及 金相檢測（α相尺寸≤10 μm）。

抽樣進行 疲勞測試（10?次循環強度≥400 MPa）。

供應鏈風險：

確保粉末供應商穩定（如AP&C、中航邁特），避免批次間性能波動。

簽訂長期協議鎖定價格（鈦粉價格受海綿鈦市場波動影響大）。

3D打印制粉鈦合金棒通過高自由度設計和近凈成型能力，正在顛覆傳統鈦合金加工模式。其性能接近鍛造水平，且在復雜結構、定制化醫療植入物等領域展現不可替代性。盡管成本較高，但在航空航天、生物醫療等高附加值領域，其綜合效益顯著。未來隨著 大尺寸多激光器設備 和 低成本粉末技術 的發展，3D打印鈦合金有望在汽車、能源等民用領域大規模應用。采購時需重點關注 粉末質量、工藝認證 及 后處理能力，確保產品滿足極端工況需求。
