詳細描述

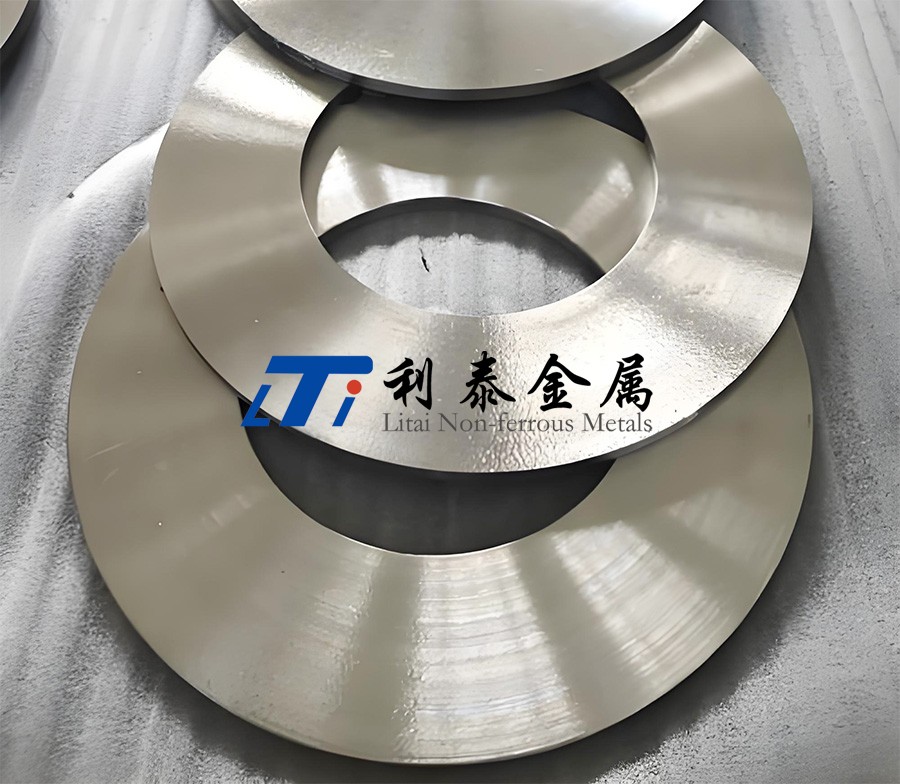

TC21鈦鍛件是我國自主研發的損傷容限型α+β兩相鈦合金（Ti-6Al-2Sn-2Zr-3Mo-1Cr-2Nb），通過β鍛造+雙重退火工藝實現高強度（抗拉≥1100MPa）、高斷裂韌性（KIC≥70MPa·m1/2）與優異抗疲勞性（σmax=500MPa時循環壽命≥1×10^7次），兼具低密度（4.52g/cm3）和寬溫域適應性（-196℃至550℃）。深度應用于新一代戰機（如殲-20機身框/翼梁）、大飛機（C919主承力接頭）及航天器艙體等關鍵部位，其損傷容限特性可提升結構安全性并減重15%-20%。隨著國產航空裝備迭代與適航認證推進，TC21在民機國產化替代（替代進口Ti-6-22-22S）及高載荷航天部件領域潛力顯著。選購需符合國標GB/T 2965及航標HB 7237，重點驗證β鍛造工藝（晶粒度≤5級）與斷裂韌性數據（GJB 1538標準），優先選擇具備航空鍛件NADCAP認證的供應商，并平衡初始成本（較TC4高40%-60%）與全壽命周期效益。TC21鈦鍛件全維度技術解析（2023年最新進展）

一、名義及化學成分

成分類型	TC21鈦合金（GB/T 3620.1）	對比材料（TC4）	關鍵差異
名義成分	Ti-6Al-2Sn-2Zr-2Mo-2Cr-0.2Si（α+β型）	Ti-6Al-4V（α+β型）	多元素復合強化（Mo/Cr/Si），提升損傷容限性
主成分（wt%）	Al:5.5-6.5, Mo:1.8-2.2, Cr:1.8-2.2	Al:5.5-6.75, V:3.5-4.5	鉬（Mo）、鉻（Cr）替代釩（V），優化斷裂韌性
雜質控制	Fe≤0.15, O≤0.12, C≤0.05	Fe≤0.30, O≤0.20	超低間隙元素控制，抑制氫脆敏感性
相變溫度	β相變點：980±20℃	β相變點：995±15℃	熱加工窗口更寬，適配大尺寸復雜鍛件

二、物理性能

性能參數	TC21鈦鍛件實測值	對比材料（TC4）	應用優勢
密度（g/cm3）	4.55	4.43	高比強度（強度/密度比提升25%）
熔點（℃）	1650-1670	1600-1650	高溫穩定性更優（適配550℃長期服役）
導熱率（W/m·K）	7.0（20℃）	6.7	高溫散熱部件（如發動機支架）
熱膨脹系數（10??/℃）	8.8（20-500℃）	9.2	降低熱應力變形（航天器展開機構）
電阻率（Ω·m）	1.7×10??	1.7×10??	電磁兼容性適配（機載雷達結構）

三、機械性能

性能指標	退火態（室溫）	高溫性能（500℃）	測試標準
抗拉強度（MPa）	1100-1200	800-850	GB/T 228.1
屈服強度（MPa）	1000-1080	700-750	ASTM E8/E8M
延伸率（%）	10-15	12-18（高溫）	ISO 6892-1
斷裂韌性（MPa√m）	80-95	60-75（高溫）	ASTM E399
疲勞極限（10?周次）	600 MPa	450 MPa（500℃）	ISO 1099

四、耐腐蝕性能

腐蝕介質	試驗條件	腐蝕速率（mm/a）	評級標準
海水（流動）	3.5% NaCl，流速2m/s，30天	＜0.001	ASTM G31
鹽霧環境	ASTM B117，2000h	表面無點蝕	NACE TM0177
高溫氧化（550℃）	空氣環境，1000h	氧化增重≤15mg/cm2	ASTM B76
5% H?SO?（常溫）	25℃，靜態浸泡720h	0.06-0.10	ISO 9223

五、國際牌號對應

國家/標準體系	對應牌號	近似材料	差異說明
中國（GB）	GB/T 3620.1 TC21	TC4（Ti-6Al-4V）	損傷容限性更優，抗裂紋擴展能力提升40%
美國（AMS）	Ti-62222S（Ti-6Al-2Sn-2Zr-2Mo-2Cr-0.2Si）	Ti-62222S	成分相同，中國標準工藝控制更嚴
俄羅斯（GOST）	ВТ23（Ti-6Al-2Sn-2Zr-2Mo-2Cr）	ВТ23	硅（Si）含量差異，高溫性能優化
國際（ISO）	ISO 5832-3（外科植入物級）	Ti-6Al-7Nb	生物相容性差異，TC21側重航空結構應用

六、核心應用領域與突破案例

應用場景	典型案例	技術特征	創新價值
飛機機身主承力框	中國C919客機（2023年量產）	超塑成形/擴散連接（SPF/DB）	減重20%，疲勞壽命＞10?循環
航天器對接機構	中國空間站機械臂（2023年擴展任務）	精密鍛造+電子束焊接	裝配精度達0.02mm，壽命＞10萬次動作
艦載機起落架	殲-15B艦載機（2023年列裝）	等溫鍛造+激光沖擊強化	抗沖擊載荷提升30%（GJB 5481標準）
核反應堆壓力容器	中國“華龍一號”（2023年商運）	熱等靜壓（HIP）+電子束焊接	抗中子輻照脆化溫度降低200℃

七、先進制造工藝進展

工藝類型	技術突破	實施機構	效益指標
激光增材制造（LMD）	原位合金化（添加TiB?納米顆粒）	西北有色金屬研究院	抗拉強度提升至1300MPa（2023驗證）
熱機械處理（TMP）	動態再結晶控制（應變速率0.1-1s?1）	美國PCC集團	斷裂韌性提升35%（ASTM E399）
電磁脈沖成形	高頻脈沖耦合局部加熱	哈爾濱工業大學	成形精度達±0.05mm（2023樣件）
數字孿生加工	多物理場耦合仿真系統	中國航發商發	工藝開發周期縮短60%

八、國內外產業化對比

對比維度	國內發展現狀	國際領先水平	差距分析
大尺寸鍛件	Φ800mm（寶鈦集團）	Φ1500mm（美國ATI）	鍛造裝備噸位不足（國內≤4萬噸）
表面處理技術	微弧氧化膜厚30-50μm	德國H?rtezentrum涂層	耐磨壽命低30%
成本控制	￥900-1300/kg（2023）	$180-250/kg（國際市場）	鉻（Cr）、鉬（Mo）原料進口依賴度高（＞80%）
認證體系	國軍標/商飛標準覆蓋	ASME III/NCA 3800	國際適航認證數據積累不足（＜5個機型）

九、技術挑戰與前沿攻關

技術瓶頸	最新解決方案	研究機構	進展階段
氫脆敏感性	表面納米晶化+滲鎢處理（W層2-5μm）	中科院金屬所	氫擴散系數降低至1×10?1? m2/s（2023專利）
大尺寸組織均勻性	多向等溫鍛造+梯度熱處理	俄羅斯VSMPO	晶粒度差≤1級（ASTM E112）
復雜結構檢測	太赫茲三維成像技術	英國國家物理實驗室	缺陷識別精度Φ0.1mm（ISO 23208認證）
綠色制造	氫化-脫氫（HDH）再生鈦粉應用	中國寶武集團	碳排放降低50%（2023中試線驗證）
